一、AT型石英晶体谐振器的技术特点

AT型石英晶体谐振器是目前应用最广泛的频率控制元件之一，其振荡模式为典型的厚度剪切模（Thickness Shear Mode, TSM）振荡。在理想状态下，石英晶片的振动能量集中在中央区域，而边缘部分保持相对静止，这种特性有助于提高频率稳定性和降低寄生振动。

为了实现这一理想的振动分布，尤其是在MHz频段中较低频率范围内的AT切晶体，制造商通常采用倒角（beveling）或反向台结构（inverted mesa structure）等精密加工工艺，使晶片中心与周边形成厚度差异，从而有效约束振动能量，提升性能。

二、AT型石英晶体谐振器的核心优点

1. 优异的温度稳定性
   AT切晶体在常温范围内具有一个明显的频率-温度特性拐点（通常在25°C左右），使其在-20°C至+70°C甚至更宽的温度区间内表现出极高的频率稳定性，非常适合工业级和消费类电子产品的需求。

2. 支持高频段操作
   AT型晶体可通过控制石英晶片的厚度来精确调节谐振频率，适用于从几MHz到数百MHz的广泛频率范围，尤其适合现代高速通信和处理器时钟应用。

3. 利于小型化设计
   其谐振频率主要由晶片厚度决定，与长宽尺寸关系较小，因此可通过减薄晶片实现高频输出，便于制造小型化、薄型化的贴片式封装（如2016、1612等尺寸）。

4. 生产工艺成熟，易于批量制造
   AT切只需围绕Z轴进行单一角度切割即可获得所需晶向，工艺简单且重复性高，适合大规模自动化生产，保障了产品的一致性和可靠性。

三、传统AT型晶体的技术瓶颈

尽管AT型晶体具备诸多优势，但在高频化发展过程中也面临显著挑战：

• 物理厚度限制导致频率上限受限
  晶体的基频（fundamental mode）与晶片厚度成反比。当频率超过约50MHz时，所需晶片厚度降至约30μm以下。过薄的晶片在研磨、 Handling 和封装过程中极易破裂，严重影响良率和机械强度。

• 基频极限制约高频应用
  传统机械研磨工艺难以稳定生产厚度低于30μm的均匀晶片，因此基频起振的实用上限通常被限制在40–50MHz之间。更高频率需依赖三次、五次等泛音模式（Overtone Mode），但泛音模式需要复杂的外围电路匹配，增加了设计难度和成本。

四、爱普生的创新解决方案：QMEMS + 反向台结构

面对上述挑战，全球领先的频率器件制造商爱普生（Epson）凭借其独有的QMEMS（Quartz MEMS）技术，实现了对AT型晶体制造工艺的革命性升级。

1. QMEMS 技术简介

QMEMS是“石英微机电系统”（Quartz Micro-Electro-Mechanical Systems）的缩写，结合了半导体光刻工艺与高精度石英加工技术。该技术能够在晶片上实现亚微米级的精密图形化蚀刻，突破传统机械研磨的精度和厚度限制。

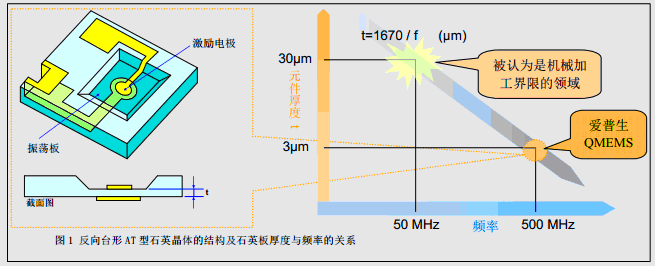

2. 反向台结构（Inverted Mesa Structure）设计

爱普生采用QMEMS工艺，在AT型石英晶片上构建出独特的“反向台”结构——即仅将晶片中央的振动区域加工至极薄（可低至几微米），而周边支撑区域保留较厚结构以维持整体机械强度。

这一设计带来以下关键优势：

• 实现高频基频振荡：通过局部减薄，可在不牺牲晶片整体强度的前提下，使基频扩展至50MHz 至 150MHz，无需依赖泛音模式。

• 提升频率稳定性与Q值：更精确的振动控制减少了能量损耗，提高了品质因数（Q值），增强了抗干扰能力。

• 支持超小型封装：配合QMEMS的高精度加工能力，爱普生已推出1012（1.0×1.2mm）、1612（1.6×1.2mm）等超小型封装产品，满足可穿戴设备、TWS耳机、IoT终端等对空间极度敏感的应用需求。

3. 实际产品表现

以爱普生SG-210STF系列为例，该系列采用反向台AT切晶体，支持高达125MHz的基频输出，工作电流低至10μA以下，老化率优于±3ppm/年，广泛应用于智能手机、Wi-Fi模块、蓝牙SoC等领域。

五、总结：从局限到突破，引领频率器件进化

随着5G、AIoT、汽车电子等领域的快速发展，对频率器件提出了更高频率、更低功耗、更小尺寸和更强环境适应性的要求。爱普生通过QMEMS技术成功克服了传统AT型晶体的物理瓶颈，不仅延续了石英晶体在稳定性方面的天然优势，更将其带入高频化、微型化的新纪元。

在未来，QMEMS技术将继续推动石英器件向更高性能演进，巩固其在高精度时钟领域的领导地位，也为下一代智能设备提供更加可靠的时间基准。
