在电子元器件采购与设计环节，晶振型号的准确识别是保障产品性能匹配的关键。目前市场上流通的 EPSON（爱普生）晶振，广泛存在三种编码体系 —— 中国市场现行新命名规则、北美市场已废弃旧规则及产品专属编码（料号）。同一晶振对应多种编码，常让采购工程师与设计工程师困惑：ERP 系统该登记哪种规则？不同编码如何快速匹配参数？本文的为您清晰梳理三类编码规则的核心差异与应用要点。
爱普生晶振的三类编码，因适用场景、诞生时间及功能侧重不同，在命名逻辑与信息呈现上存在显著差异，具体定位如下：
| 规则版本 | 外观特征 | 32.768 kHz 例子 | 24 MHz 例子 | 能否直观看参数 |
|---|
| ① 中国现行型号 | 频率单位完整、小数点后 6 位 | TSX-3225 32.768000 kHz 9.0 ±10 ppm | TSX-3225 24.000000 MHz 9.0 ±10 ppm | ✅ 频率/负载/精度一眼可见 |
| ② 北美旧型号 | k/M 简写、小数点后 4 位、字母代表电容 | TSX-3225 32.7680k A ±20 ppm | TSX-3225 24.0000M A ±10 ppm | ⚠️ 需查表才能知道字母含义 |
| ③ 15 位料号 | 纯数字，无含义 | X1A000021000100 | X1E000021037500 | ❌ 必须下载规格书 |

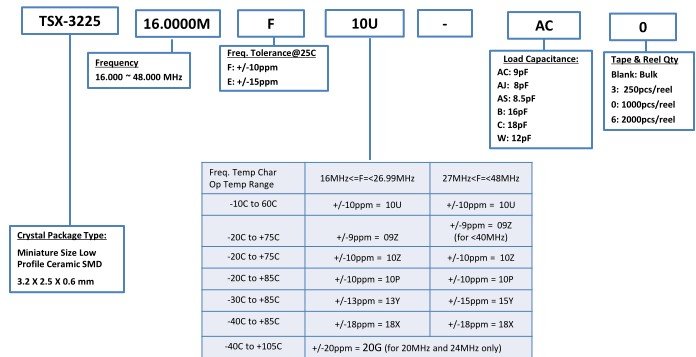

该规则诞生于数十年前，适配当时北美电子元器件市场 “需求量大、标准频率少” 的特点，目前已停止使用，仅需了解其标识逻辑以应对老项目维护需求：
频率标识：用 “k”（kHz）或 “M”（MHz）明确频率单位，且频率值精确到小数点后 4 位。例如，32.768kHz 晶振标注为 “32.7680k”，8MHz 晶振标注为 “8.0000M”。

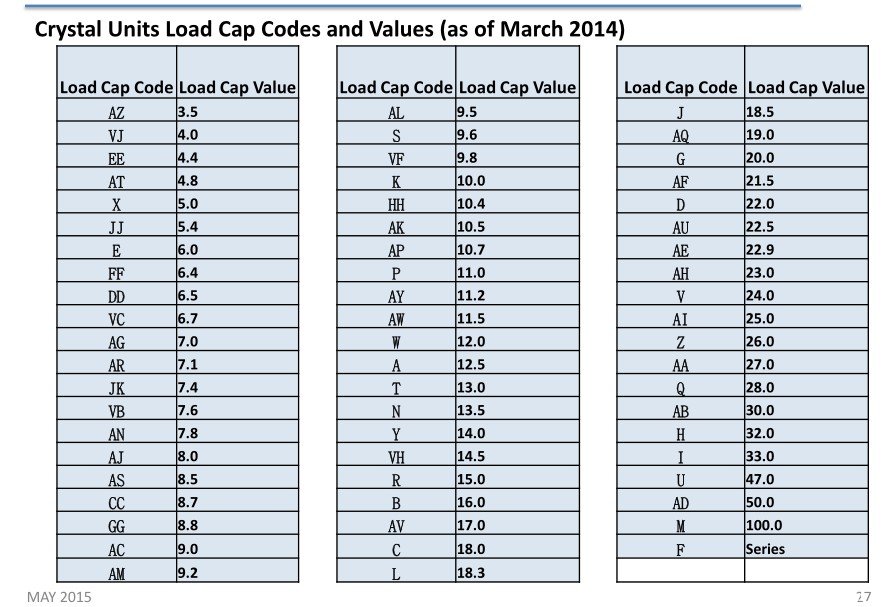

参数替代：通过字母对应核心参数，以无源晶振的负载电容为例，“A” 代表 12.5pF，“AC” 代表 9pF。
包装标识：用单一数字表示编带包装数量，如 “0” 对应 1000pcs / 编带、“3” 对应 250pcs / 编带、“5” 对应 3000pcs / 编带、“8” 对应 6000pcs / 编带。
温度特性：直接在编码中体现工作温度范围及对应温度漂移（频率温度特性），参数完整性较强。
新规则针对市场参数多样化需求进行升级，核心差异集中在石英晶体谐振器（无源晶振），有源晶振命名逻辑与旧规则差距较小：
频率单位：不再使用 “k”“M” 等简写，直接标注 “kHz” 或 “MHz”，如 “32.768kHz”“8MHz”。
频差标注：晶体谐振器仅编入 25℃环境下的标准频差，不再体现全工作温度范围的温度系数（需通过规格书补充查看）。
频率精度：频率值精确到小数点后 6 位，提升参数准确性，例如 32.768kHz 标注为 “32.768000kHz”，8MHz 标注为 “8.000000MHz”。
无论是新规则还是旧规则，仅通过型号无法完整呈现晶振的全部技术参数差异。例如，标准型号 “TSX-3225 24.00000MHz 9.0 +10-10”，其频率温度特性可能包含 15ppm、20ppm 等多个选项，工作温度可能覆盖工业级（-40℃~+85℃）或宽温级（-40℃~+105℃），且包装数量未明确标注。
为解决这一问题，爱普生推出 15 位产品编码（内部称为 “料号”，采购端称为 “订购编码”），核心特点如下：
ERP 系统登记：优先登记中国市场现行新规则型号，便于国内供应链协同；同时备注 15 位产品编码，确保采购时参数无偏差。
老项目维护：若涉及北美旧规则的老型号，可联系代理商将旧编码对应转换为新规则型号及产品编码，避免参数误判。
精准采购：提交订单时，除提供型号外，务必补充 15 位产品编码，尤其针对无源晶振，可有效规避温度特性、包装规格等细节差异导致的适配问题。
| 应用场景 | 中国市场新规则型号 | 北美市场旧规则型号（示例） | 15 位产品编码（料号） |
|---|
| 石英晶体谐振器（无源） | TSX-3225 16.000000MHz 9.0 +10.0-10.0（-40℃~+85℃/18PPM） | 16.0000M AC 0（-40+85/18PPM） | X1E000021037500（示例，具体以官方为准） |
快速替换实例
| 老项目旧型号（北美） | 新项目推荐型号（中国） | 15 位料号（**订购码） | 说明 |
|---|
| TSX-3225 32.7680k A | TSX-3225 32.768000 kHz 9.0 ±10 ppm | X1A000021000100 | 尺寸/焊盘完全一致，直接贴 |
| TSX-3225 24.0000M A | TSX-3225 24.000000 MHz 9.0 ±10 ppm | X1E000021037500 | 工业级 -40~+85 ℃，18 ppm |
四、获取完整资料渠道
如需爱普生晶振各系列编码规则的完整说明文档、型号与料号的对应表，或需要技术人员协助进行编码转换与参数确认，请联系我们。
